痛阈测试仪是心理教学的常用实验仪器，主要用于测定人体的痛阈和耐痛阈，也可供作医疗卫生部门教学和科研辅助仪器。
目前我厂生产的EP601C型痛阈测试仪是原EP601型的改良型，采用了目前先进的元器件，使电性能和稳定性得到进一步提高，使用了大型的显示表头，使观测更为方便和直观。在使用工作电源上，也改为交流220伏和电池供电两种方法，两种电源的切换是自动的，以交流220伏优先。当使用交流220伏时，在线路上采用了双变压器隔离，使绝缘性能大大提高。如使用电池也是目前常用的1号电池。
本仪器采用直流电钾离子透入法致痛，电路采用了恒流电流，再用分流法，这样在人体四肢同侧部位测痛是绝对安全的，仪器最大可能输出的直流电压为50伏。面板上的电流表显示的是进入被试人体的电流值。

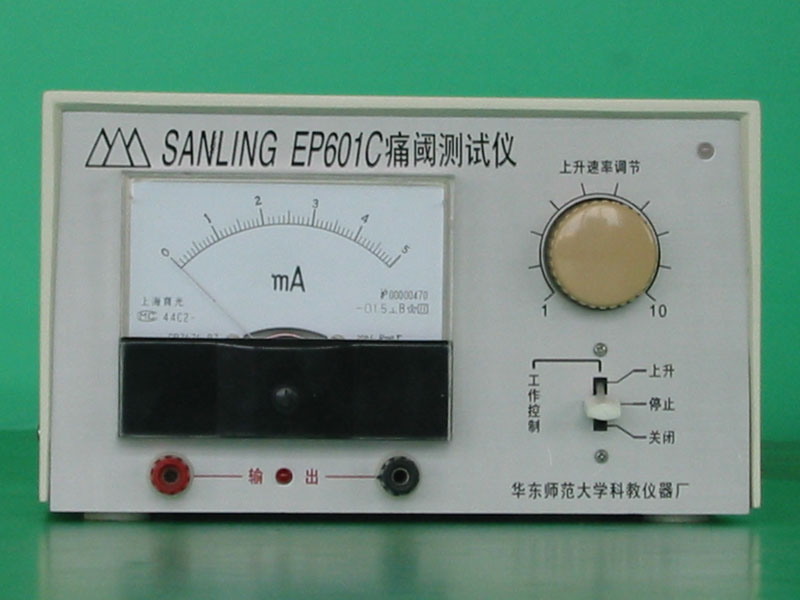

仪器采用极化铝面板和ABS工程塑料机箱，前面板和后面板的布局如图。
仪器面板上的电流表表示进入人体的分流电流大小，上升速率旋钮可调节电流上升的快慢，工作控制扳钮开关的上升、停止和关闭是电流进入人体的三种状态。
仪器背面是整机的电源开关和交流电源的引出线，打开电池盒的盖子，内可放1号电池4节。调整器是在工作控制扳钮开关处于停止状态，电流表显示有慢慢偏移时作调整使用。
使用方法：
1.为了确保实验的安全，建议仪器在使用市电交流220伏时，在被试脚底部铺上一块绝缘橡胶垫；如果被试对仪器使用市电交流220伏而感到心有余悸时，请使用直流电池供电，此时，必须拔下连接市电交流220伏的插头。
2.为了确保实验的可靠性，实验前先在人体测痛部位周围涂以导电膏（可外购或按本说明书附录配制），并加以摩擦，使皮肤电阻阻值降低，增加电流在皮肤的渗透性。
3. 取黑色无关电极（负极），其插头插入仪器输出端的黑色插孔。按电极的大小裁剪一块迭厚3～4层的纱布，并且让纱布在饱和氯化钾溶液浸湿，将此纱布缚在被试的小腿上部，再将无关电极隔着纱布裹扎在小腿上，注意无关电极上的金属片必须和纱布重合。
4.取红色有效电极（正极），取少量医用棉花塞满电极上直径为3毫米的孔，取氯化钾饱和溶液注入孔内，使棉花浸湿，然后，将其插头插入仪器输出端的红色插孔。
5. 将仪器上的上升速率调节旋钮旋至中间位置（或根据以前使用仪器的经验，选择位置），将工作控制扳钮扳至关闭位置。
6.打开电源开关，仪器面板右上角指示灯亮（使用市电220伏时，亮红灯；使用电池时，亮绿灯）电流表无指示。
7.主试将有效电极的塞有棉花一端放在被试的测痛部位上（如图中的右P点，即三阴交穴位）。
8.将工作控制扳钮扳至停止位置，此时仪器输出端的红灯点亮，再将工作控制扳钮扳至上升位置，此时仪器输出端将有直流电流输出，电流强度由弱到强，逐渐增加，电流表指示也由小变大。
9.当被试感到微痛时，立即报告，主试记录该时的电流毫安数，作为痛阈。
10.当被试报告“受不了”时，主试将工作控制扳钮扳至停止位置，记录该时的毫安数，作为耐痛阈。
11.主试将工作控制扳钮扳至关闭位置，仪器输出电流强度迅速减小。仪器输出端红灯熄灭，一次实验结束。进入下一次实验。
被试在进行数次测痛练习后，对直流电钾离子的刺激有所体会，掌握了痛和耐痛的标准后，先做练习实验三次，稍息后，开始作正式实验，一般测痛三次，每次间歇一分钟，取其平均值。
注意事项：
1.仪器使用市电交流220伏供电时，请认真确认插座上的接地线接地良好。
2. 仪器使用干电池时，请务必不要将交流电源插头插入市电220伏，否则仪器还将使用交流220伏电源。
3.仪器使用干电池，实验结束后，请将电池取出，以免电池漏液，腐蚀仪器，造成损失。
4. 使用本仪器对人体进行耐痛阈试验时，当被试报告“受不了”时，不能用关闭仪器电源的方法切断仪器输出电流，因为突然切断电源会引起仪器内部的电解电容器放电，发生较大的电流，使被试产生突痛。应通过工作控制扳钮扳至关闭位置来切断电流输出。
5.工作控制扳钮在处于停止状态时，电流表指示值处于相对稳定状态，长时间处于此状态时，电流表指示值将有微小偏移，这是正常现象，主试通过这相对的稳定状态，记录测试的电流值。
6.仪器的输出端严禁短路,严禁作为其它方面使用。
7.仪器应存放在干燥的地方，避免仪器受湿，降低仪器的安全性能。
8.如发现仪器有异常，请立即停止使用，和我厂联系。
附录:
1.氯化钾饱和溶液的配制：将氯化钾晶体慢慢地溶化于纯水中,并不断搅拌，当溶液中有结晶（溶液中有沉淀）出现时,氯化钾饱和溶液即制作完成;氯化钾晶体在一般的化学用品商店或医药用品商店有售。
2.导电膏的配制：
l 氯化钾 14.6克
l 西黄蓍(SHT) 若干
l 树胶 3.3克
l 酒石酸钾 0.6克
l 浮石粉末(矽砂) 1克
l 甘油 5毫升
l 水 40毫升
调制方法:
先将氯化钾和酒石酸钾溶解于30毫升水中，加温搅拌促进结晶溶化，另将西黄蓍树脂在浮钵中研碎，倒入甘油研调成胶液后把溶解氯化钾及酒石酸钾的溶液倒入胶液中，随加随研，调匀后再把余下的10毫升水和浮石粉末加入拌匀即成。 |
