动景盘是心理教学的 常用实验仪器。它用于显示运动物体在一定速度条件下所产生的似动现象。
一、结构

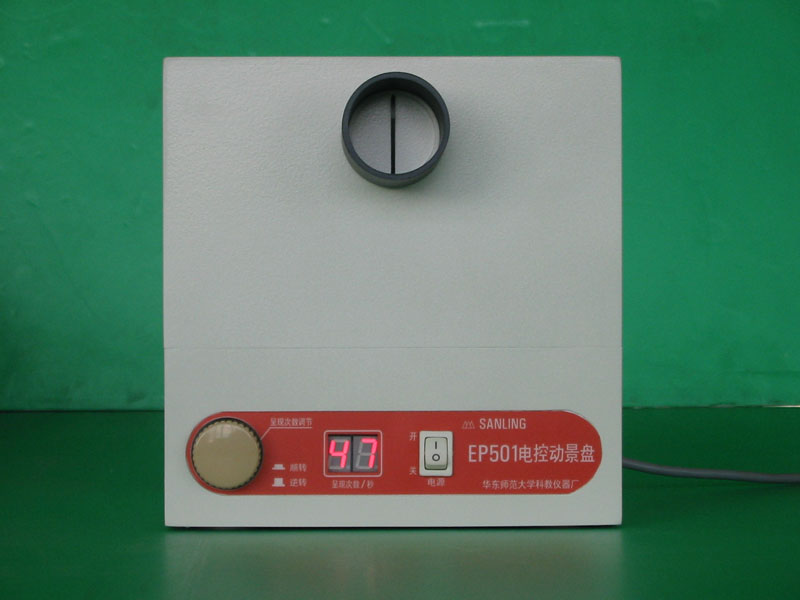

动景盘采用电机可逆传动装置。面板设置如图1所示
1、呈现次数调节旋钮。将该旋钮拉出。动景顺时针转动；反之，将该旋钮推入，则动景逆时针转动。调节该旋钮，可调节动景之快慢。
2、动景每秒呈现次数显示。
3、电源开关。
景盘直径180mm，其周壁均布14个长方形孔。景盘外部为一箱体，箱体两侧有2×40mm的观察孔。
二、技术指标
工作电压：～220±10％ 50HZ
呈现次数：最小不大于5次，最大不小于50次
外形尺寸：L×W×H 220×220×240mm3
重 量： 2公斤
景盘直径：180毫米
三、实验及使用方法:
先将实验用的卡通片放入景盘，使之紧贴内壁。并将随机附件观察孔延长管卡入观察孔圈；实验者将眼凑近延长管观察孔，打开电源，景盘旋转，通过观察孔可见景盘上的静止卡通图形随之旋转。调节旋钮1，可取得动景最佳每秒呈现次数，（一般在每秒16次～24次的范围内）。重复观察几次即可体会似动的基本原理。
四、附件
各种动景照片4张，观察延长管1个。
五、注意事项
1. 仪器景盘在低速时有时启动困难，此时用户可将调速旋钮先调至高速，景盘启动以后，再将速度调至低速。
2. 仪器景盘旋转时，禁止用户将手或者把其它杂物放入景盘内，以免发生意外。
3. 仪器工作与放置环境应为干燥通风、阴凉处。避免阳光直射和尘埃。
|
