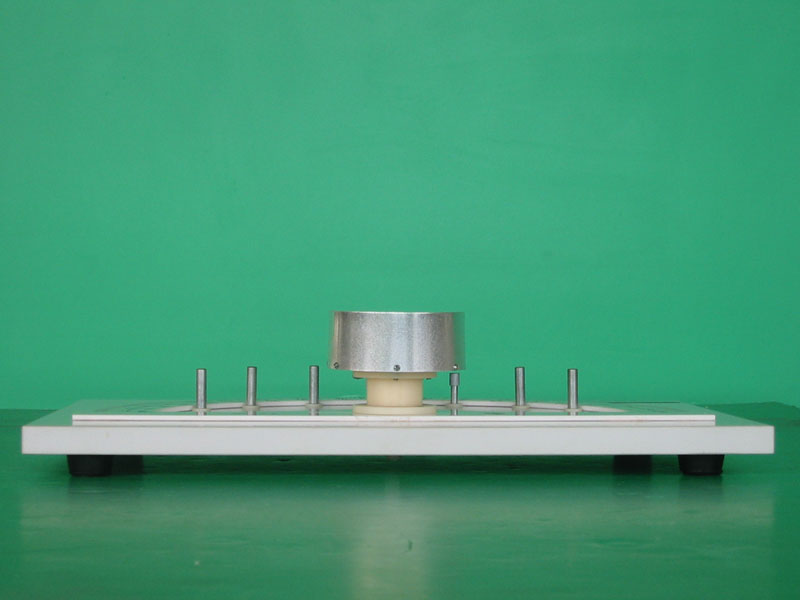

动觉方位辨别仪是纯机械组成的，动觉是自我辨别身体姿态和某一部分的运动状态（肌肉收缩强度等）的内部感觉。
一、技术要求
1．大气条件：温度：（0~40相对湿度：20%~90%
大气压力：（86~106）Kpa
2．重量：4KG
3．仪器尺寸：500X350X120mm
二、组成部分：
1．一个半圆仪和与半圆仪圆心处的轴相连的一个鞍座（滑动臂）。
2．九个制止器座套及三个制止器，圆周上0度到30度是间隔30度，在30度到150度之间间隔20度。
3．对各度数的标记共有两行，上行度数按顺时针方向，下行度数按逆时针方向。
4．滑动臂下面有活动档块，两侧有螺丝限位，调节螺丝可微调滑动臂与指针和刻度三者之间的误差。
三、组装 用户打开仪器箱，将滑动臂的轴芯（有螺纹一端）插入底版上半圆仪轴心，然后从底版后面旋上螺帽，适度旋紧之后，再将螺帽朝反方向旋松一些，使滑动臂活动松紧适中旋紧固定螺帽的小螺丝。
四、使用方法：
1、被试遮上眼睛，根据实验要求在某一制止器套座上插上制止器。
2、被试把胳臂放在滑动臂上，并根据被试手臂的长短在被试的中指与食指之间选择一个合适的螺孔（共有三个螺孔）旋上手指夹杆，让被试的食指和夹住夹杆。
3、如被试用右臂，就必须按顺时针方向摆动，左臂则按逆时针方向摆动。
4、被试摆动手臂，直到碰到制止器为止时。被试记住自己手臂的位置后，手臂复位。
5、主试拿去制止器，然后让被试重新摆动手臂，被试如感到和刚才位置相同时，告知主试。
6、主试则通过滑动臂下的红指针所指刻度数和制止器所放在的位置的误差值，了解被试辨别自我身体姿态和身体某一部分运动的内部感觉能力。
7、按上述程序重做几次，并将结果进行比较，检验被试练习动觉感受性是否提高。
五、注意事项：
1、被试摆动滑动臂时，应慢慢地转动，左右方向用力，不能向下用力，以免损坏滑动臂和制止器。
2、在滑动臂的轴心处可放一点润滑油。
六、装箱单
1、底座 1只
2、滑动臂 1只
3、手指夹板 1只
4、制止器 5只
5、说明书 1份
6、合格证 1枚
|
